Основы протокола MPLS описаны в официальных документах RFC [3-9 и 14]. Существуют публикации и на русском языке [11-13]. Имеются три монографии, посвященных рассматриваемой проблематике [17-19].
Протокол MPLS хорошо приспособлен для формирования виртуальных сетей (VPN) повышенного быстродействия (метки коммутируются быстрее, чем маршрутизируются пакеты). Принципиальной основой MPLS являются IP-туннели. Для его работы нужна поддержка протокола маршрутизации MP-BGP (RFC-2858 [23]). Протокол MPLS может работать практически для любого маршрутизируемого транспортного протокола (не только IP). После того как сеть сконфигурирована (для этого используются специальные, поставляемые производителем скрипты), сеть существует, даже если в данный момент через нее не осуществляется ни одна сессия. При появлении пакета в виртуальной сети ему присваивается метка, которая не позволяет ему покинуть пределы данной виртуальной сети. Никаких других ограничений протокол MPLS не накладывает. Протокол MPLS предоставляет возможность обеспечения значения QoS, гарантирующего более высокую безопасность. Не следует переоценивать уровня безопасности, гарантируемого MPLS, атаки типа “человек посередине” могут быть достаточно разрушительны. При этом для одного и того же набора узлов можно сформировать несколько разных виртуальных сетей (используя разные метки), например, для разных видов QoS. Но можно использовать возможности АТМ (процедура setup), если именно этот протокол применен в опорной сети (возможные перегрузки коммутаторов не в счет).

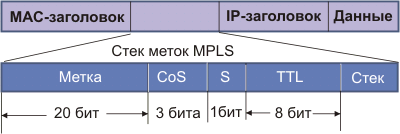

Для обеспечения структурирования потоков в пакете создается стек меток, каждая из которых имеет свою зону действия. Формат стека меток представлен на рис. 3 (смотри RFC-3032). В норме стек меток размещается между заголовками сетевого и канального уровней (соответственно L2 и L3). Каждая запись в стеке занимает 4 октета.
Рис. 3. Формат стека меток
Рис. 3а. Размещение меток в стеке
Место заголовка МАС может занимать заголовок РРР. В случае работы с сетями АТМ метка может занимать поля VPI и VCI. Смотри рис 4. Глубина стека в данном случае не может превышать 1.
